Грузоподъемность: 1000 кг
Высота подъема: от 800 мм – 2000 мм
Тип батареи: кислотная (AGM необслуживаемая)
Емкость батареи: 85 Ah
Рабочий коридор, Ast (800*1200): 2248 мм.
Длина вил: 1150 мм.
Масса: 454 кг.

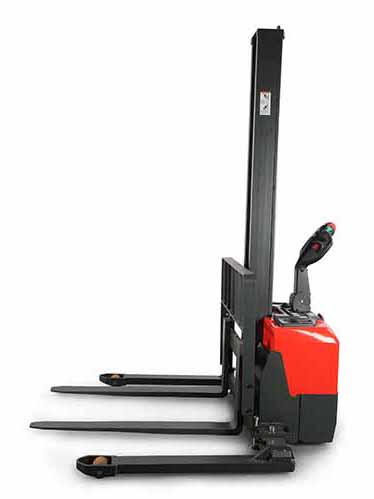

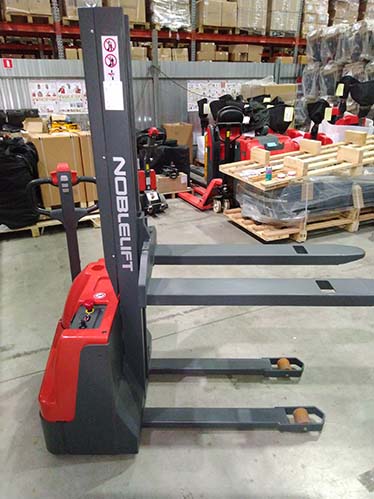

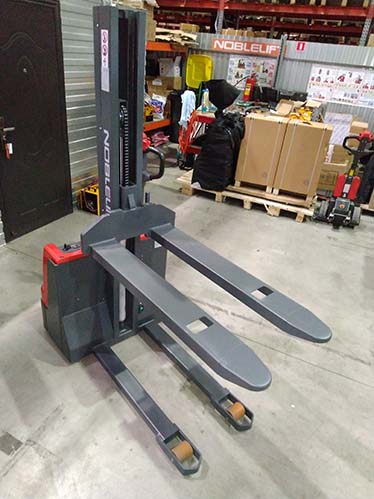

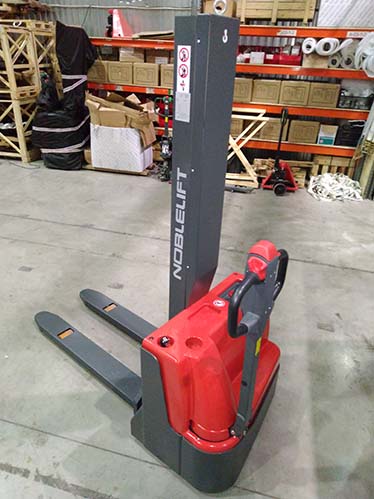

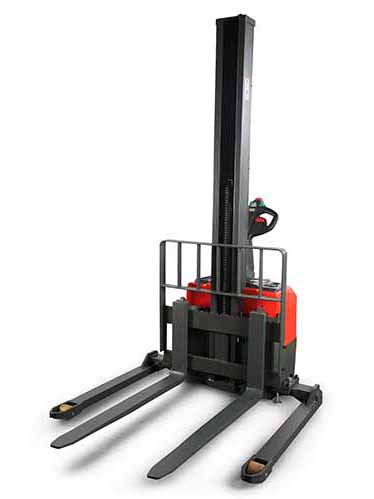

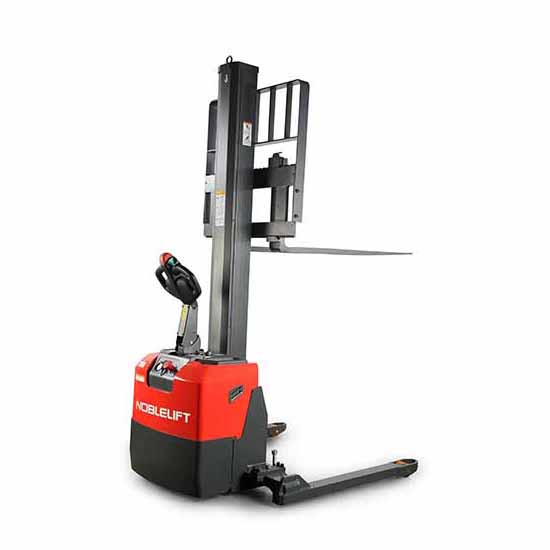

Современный электрический штабелер начального уровня для работы на складе, оснащен мономачтой, встроенными зарядным устройством и необслуживаемым АКБ.
PSE10M-Руководство.pdf (2,09 Мб)
PSE10M-Запчасти.pdf (1,94 Мб)
PSE10M-Буклет.pdf (2,92 Мб)
| Основные параметры |
1.2 |
Модель |
|
PSE 10M |
| 1.3 |
Тип |
|
Самоходный |
| 1.4 |
Положение оператора |
|
Пеший |
| 1.5 |
Грузоподъемность |
Q (кг) |
1000 |
| 1.6 |
Центр загрузки |
c (мм) |
600 |
| 1.8 |
Расстояние от центра оси до вил |
x (мм) |
800 |
| 1.9 |
Колесная база |
y (мм) |
1281 |
| Массы |
2.1 |
Масса |
кг |
454 |
| 2.2 |
Нагрузка на переднюю/заднюю ось с грузом |
кг |
477/957 |
| 2.3 |
Нагрузка на переднюю/заднюю ось без груза |
кг |
335/119 |
| Колеса, ходовая часть |
3.1 |
Тип колес |
|
Полиуретан (PU) |
| 3.2 |
Размер передних (ведущих) колес |
|
Ø220×70 |
| 3.3 |
Размер задних колес |
|
Ø80×93 |
| 3.4 |
Дополнительные колеса |
|
Ø124×60 |
| 3.5 |
Количество колес спереди/сзади (х-ведущие) |
|
1x+1/2 |
| 3.6 |
Колея передних колес |
b10 (мм) |
529 |
| 3.7 |
Колея задних колес |
b11 (мм) |
390 |
| Размеры |
4.2 |
Габаритная высота (min) |
h1 (мм) |
2349 |
1949 |
1500 |
| 4.4 |
Высота подъема |
h3 (мм) |
1915 |
1515 |
715 |
| 4.9 |
Высота ручки (min/max) |
h14 (мм) |
785/1300 |
| 4.15 |
Высота вил в нижнем положении |
h13 (мм) |
85 |
| 4.19 |
Общая длина |
l1 (мм) |
1778 |
| 4.20 |
Длина до фронта вил |
l2 (мм) |
628 |
| 4.21 |
Общая ширина |
b1 (мм) |
800 |
| 4.22 |
Размеры вил |
s/e/l (мм) |
60/150/1150 |
| 4.25 |
Ширина вил |
b5 (мм) |
540 |
| 4.32 |
Клиренс в центре базы |
m2 (мм) |
35 |
| 4.34 |
Ширина прохода с паллетой 800×1200 |
Ast (мм) |
2248 |
| 4.35 |
Радиус разворота |
Wa (мм) |
1485 |
| Характеристики |
5.1 |
Скорость движения (с грузом/ без груза) |
км/ч |
4.3/4.5 |
| 5.2 |
Скорость подъема (с грузом/ без груза) |
мм/с |
110/160 |
| 5.3 |
Скорость движения вил вниз (с грузом/ без груза) |
мм/с |
130/110 |
| 5.8 |
Преодолимый уклон max (с грузом/ без груза) |
% |
5/10 |
| 5.10 |
Тормозная система |
|
Электромагнитный тормоз |
| Параметры электрической системы |
6.1 |
Мощность двигателя движения |
кВт |
0.45 |
| 6.2 |
Мощность двигателя подъема |
кВт |
2.2 |
| 6.3 |
Стандарт АКБ |
|
— |
| 6.4 |
Напряжение питания, номинальная емкость АКБ |
В/Ач |
2×12/85 |
| 6.5 |
Масса АКБ |
кг |
2х 55 |
| 6.6 |
Потребление энергии в соотв. с циклом VDI |
кВтч/ч |
0.73 |
| Другое |
8.1 |
Тип управления ходом |
|
DC |
| 8.4 |
Уровень шума |
dB(A) |
<70 |
